華星小型化免棱鏡全站儀
|

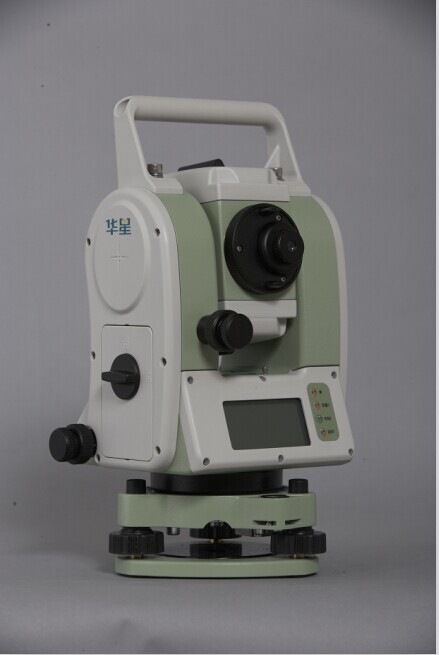

產品名稱：華星小型化免棱鏡全站儀
產品編號：
參考價：15000 元
團購價：請電洽
|
 |
|
|
| |
|
|
| 華星小型化免棱鏡全站儀采用國內首創的小型化機身，使用全新的長測程測距結構、光電一體式雙軸補償系統，以及集高精度的光學系統、高穩定性的機械結構和高集成的電路設計與一身的精密測距系統，大幅度提高了測距速度與距離，并突破性的采用了STM32架構設計、側面觸發鍵和高等級防塵防水結構，在保證儀器精度和穩定性的同時，全面提升儀器的整體性能和處理速度。
| |
|
|
| 性能與優勢
1.國內行業首創小型化設計
2.采用STM32主板架構；
3.長測程免棱鏡800M；
4.光電一體式雙軸補償器；
5.快捷測量按鍵一鍵觸發；
6.智能聯機檢測；
7.標配RS232、U盤、MiniUSB通訊接口進行數據的上傳下載；
8.大容量高能鋰電池，超長工作時間；
9.激光上對中無需拆卸提拔設計；
10.IP66的防塵防水等級
型號 HTS-221M
角度測量(Hz、V)
測角原理 絕對編碼
醉小讀數 1″/5″/10″(可選)
測角標準 2″
望遠鏡
放大倍數 30X
視場角 1°30′
醉短視距 1.2m
成像 正像
補償器
系統 光電一體式雙軸補償器
補償范圍 ±3′
設置精度 1″
距離測量(IR)
單棱鏡(天氣一般/良好) 4000m/5000m
使用反射片 1000m
測距精度 2mm+2ppm
測量時間(精測/跟蹤) 0.8秒/0.3秒
無棱鏡測距(RL)
測程(使用反射率為90%的柯達白卡) 800m/600m
測距精度 3mm+2ppm
測量時間 1.5秒
通訊
內存數據容量 20000數據點(標配8G U盤)
通訊端口 標配RS232串口、Mini-USB口和USB口(可選配藍牙)
數據格式 ASCII
操作
操作系統 實時操作系統
顯示屏 192x96像素高亮LED顯示屏,亮度3級可調
鍵盤 雙面數字藍色背光水晶鍵盤
激光對點器
類型 激光對點,4級亮度調節(光學對點器可選配)
精度 1mm(儀器高1.5m)
環境條件
氣象參數修正 手動輸入(自動感應 溫度氣壓傳感器選配)
工作溫度范圍 -20℃—+50℃
存儲溫度范圍 -25℃—+70℃
防塵防水 IP66
電源供應
電池類型 高能鋰電
電壓/容量 7.4V 3400mAh
工作時間 16小時(新電池25℃時30秒測量一次) 36小時連續測角模式
測量次數 約18000次
機身
尺寸 150mmX150mmX300mm(長X寬X高)
重量 3.7kg(不帶電池)
應用案例：
1. 礦物普查、勘探和采掘；
2. 修建鐵路、公路、橋梁；
3. 農田水利、城市規劃與建設；
4. 戰場準備、港灣、要塞、機場、基地以及軍事工程建設；
5. 造船及航空工業等方面進行精密定位與安裝；
6. 建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等；
7. 三角控制測量、地形測量、地籍和房產測量。
配件：
1. 主機
2. 電池
3. 充電器
4. 充電適配器
5. 通訊電纜
6. 擦鏡布
7. 校正針
8. 鐘表起子
9. 軟件光盤
10. 合格證
11. 質保書
12. 說明書 | |
|
|
